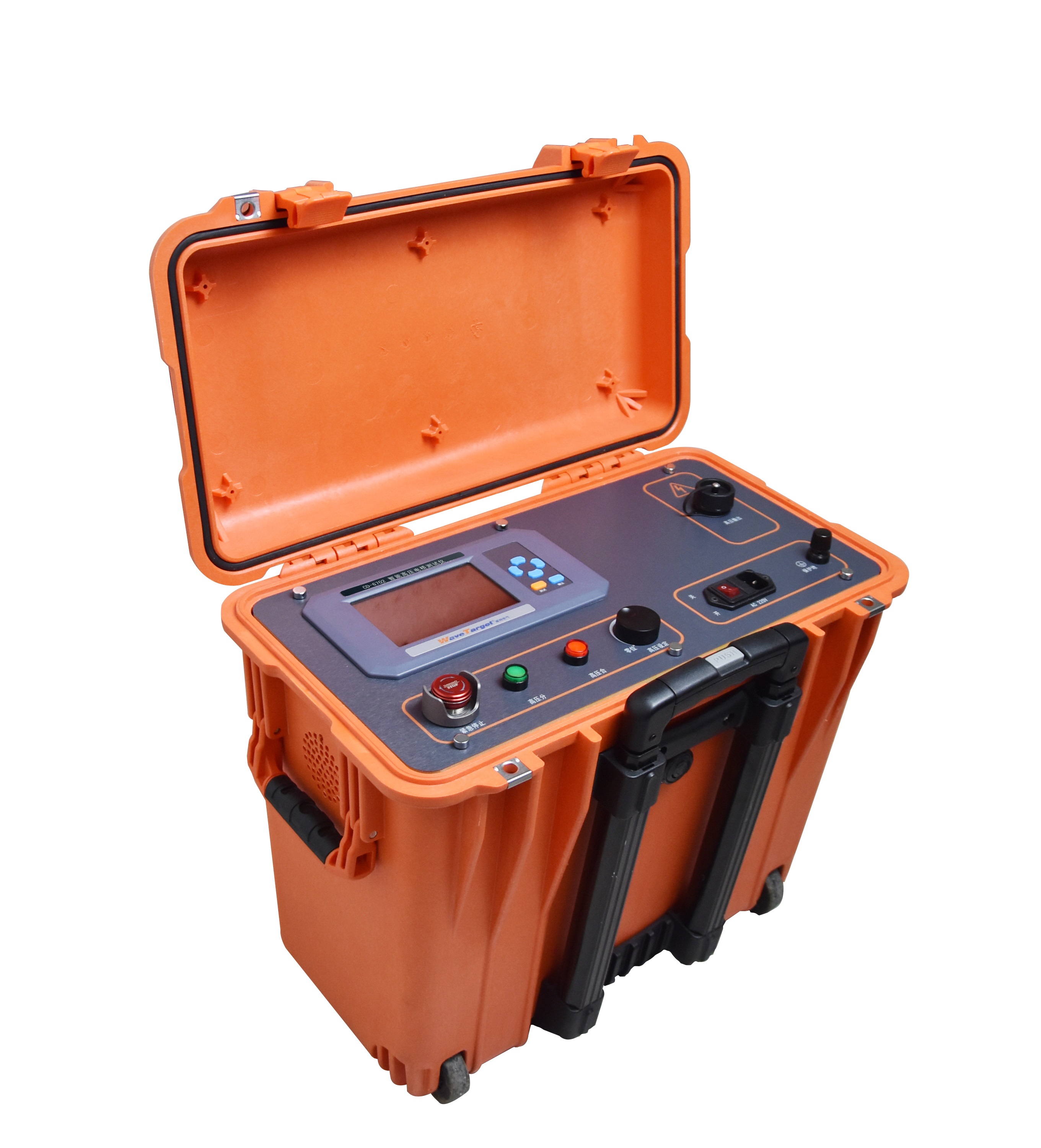

МИР SHILO Plus (ОМП оболочки)

Описание и комплектация

Общие сведения. Назначение прибора.

Система локализации мест повреждения оболочки КЛ последнего поколения МИР Shilo Plus предназначена для испытания кабелей и оболочек кабелей, а также предварительной и точной локализации мест повреждений. Также МИР Shilo Plus может точно определить местоположение дефектов оболочек кабельных линий с использованием метода шагового напряжения (дополнительное оборудование - Locator S или МИР digiPro Plus).

Измерения проводятся при помощи специального высоковольтного измерительного моста. МИР SHILO Plus может осуществлять предварительную локализацию как низкоомных, так и высокоомных повреждений оболочки КЛ.

Принцип измерения позволяет проводить предварительную локализацию дефектов оболочек кабельных линий. Коррекция нуля и оценка выполняются автоматически. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки.

Для точного определения местоположения дефектов по методу шагового напряжения в кабель подаётся заданная последовательность импульсов постоянного напряжения, после чего шаговое напряжение может быть зарегистрировано при помощи универсального локатора Locator S или МИР DigiPro Plus.

Максимальное выходное напряжение высоковольтного  моста составляет 8 кВ, максимальный ток — 200 мА, а максимальная мощность — 1 кВт. Устройство использует 24-битный высокоточный АЦП последнего поколения, что позволяет выполнять процесс позиционирования на протяженных КЛ менее чем за 1 минуту.

Особенности системы МИР SHILO Plus

• Предварительная и точная локализация (благодаря встроенному импульсному ВВ генератору) мест повреждений кабелей и оболочек кабелей.
• Цифровая компоновка прибора, цифровой контроль выходного напряжения, автоматическая установка нуля, небольшие габариты и вес оборудования, простота использования.
• Прибор специально изготовлен для использования на протяженных КЛ с большой емкостью.
• Безопасность: Прибор имеет встроенную защиту от перегрузки по току, обнаружение замыкания на землю, функцию сигнализации о перегреве и обладает высокой надежностью.
• Выходное напряжение до 8 кВ. позволяет быстро определить расстояние до места повреждения оболочки.
• 24-битный высокоточный процессор АЦП последнего поколения не только быстро определяет расстояние до места повреждения, но и имеет специальный запатентованный алгоритм защиты от помех и наводок, что позволяет избежать ошибок при измерениях.
• Прибор имеет специально разработанный пятижильный высоковольтный измерительный кабель с экранированием. Четырех точечный метод измерения сопротивления позволяет избежать ошибки, вносимой сопротивлением самих измерительных выводов.
• Автоматическое измерение сопротивления.
• Определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника.
• Отображение на дисплее в реальном времени значения тока, напряжения, сопротивления.
• Идеален для поиска неисправности трехфазной унифицированной кабельной жилы.
• В режиме автоматического тестирования коэффициент неисправности по расстоянию отображается сразу после тестирования, а высокое напряжение автоматически отключается.
• Для точного определения места повреждения оболочки совместно с прибором МИР SHILO Plus рекомендуется использовать приемники для точной локализации МИР Locator S или МИР digiPro Plus.

Комплект поставки МИР Shilo Plus
