МИР КОМПАКТ2000 (комплектация MAX)
Портативный комплект приборов МИР КОМПАКТ2000 МАХ предназначен для трассировки, а также для предварительного и точного определения места повреждения кабелей
Стоимость: 2 609 000 с НДС 22% ЗАКАЗАТЬ
Описание и комплектация
Портативный комплект приборов МИР КОМПАКТ2000 (комплектация MAX) предназначен для предварительного ОМП кабелей с помощью беспрожиговых методов. Также данный комплект приборов позволяет произвести точную локализацию акустическим и акустическо-электромагнитным методами. При этом, как правило, бОльшая часть повреждений кабельных линий находится именно беспрожиговыми методами.
Комплект приборов применяется для определения мест повреждения кабельных линий со всеми типами изоляции (СПЭ, бумажно-масляная, пластмассовая и другие). А также позволяет определить и тип повреждения КЛ - низкоомные, высокоомные, КЗ, обрывы, заплывающие пробои и другие типы повреждений.
Полный комплект приборов МИР КОМПАКТ2000 мобилен и весит НЕ БОЛЕЕ 50 кг, что позволяет возить оборудование в багажнике легкового автомобиля и транспортировать одному человеку!
Массогабаритные, технические и логистические характеристики - все это делает МИР КОМПАКТ2000 наиболее универсальной, удобной и современной мобильной лабораторией, которая позволяет оперативно, точно и качестве производить работу по поиску и локализации мест повреждения кабельных линий.
Преимущества:
- Портативность. Комплект исполнен в компактных ударопрочных кейсах, которые может транспортировать один специалист.
- Компактность. Все приборы можно перевезти в багажнике легкового автомобиля одним человеком! Вес не более 50 кг.!
- Универсальность. Комплект приборов становится незаменимым при работах, куда не проедет передвижная ЭТЛ - шахты, тоннели, удаленные месторождения. Каждый прибор в комплекте может использоваться отдельно или совместно с другими приборами из комплекта.
- Эффективность. Инновационный инженерный подход позволил реализовать все самые современные методы для предварительного и точного ОМП кабельных линий.
Возможности:
- Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
- Испытание изоляции кабеля напряжением до 36 кВ.
- Испытание оболочки кабеля напряжением до 10 кВ.
- Трассировка кабельных линий с помощью прибора МИР РД8200 (трассопоисковый локатор для поиска подземных коммуникаций)
- Предварительная локализация места повреждений следующими методами:
- TDR - метод отражения импульсов
- SIM - метод вторичного импульса (совместно с МИР HVA2000)
- SIM-DC - метод вторичного импульса в режиме постоянного тока (совместно с МИР HVA2000)
- SIM-MIM - мультиимпульсный метод (совместно с приборами МИР HVA2000 и присоединительным устройством МИР MIM)
- ICM - импульсно-токовый метод (совместно с МИР HVA2000)
Порядок действий при поиске неисправности КЛ с помощью приборов линейки МИР
Варианты комплектаций мобильной лаборатории:

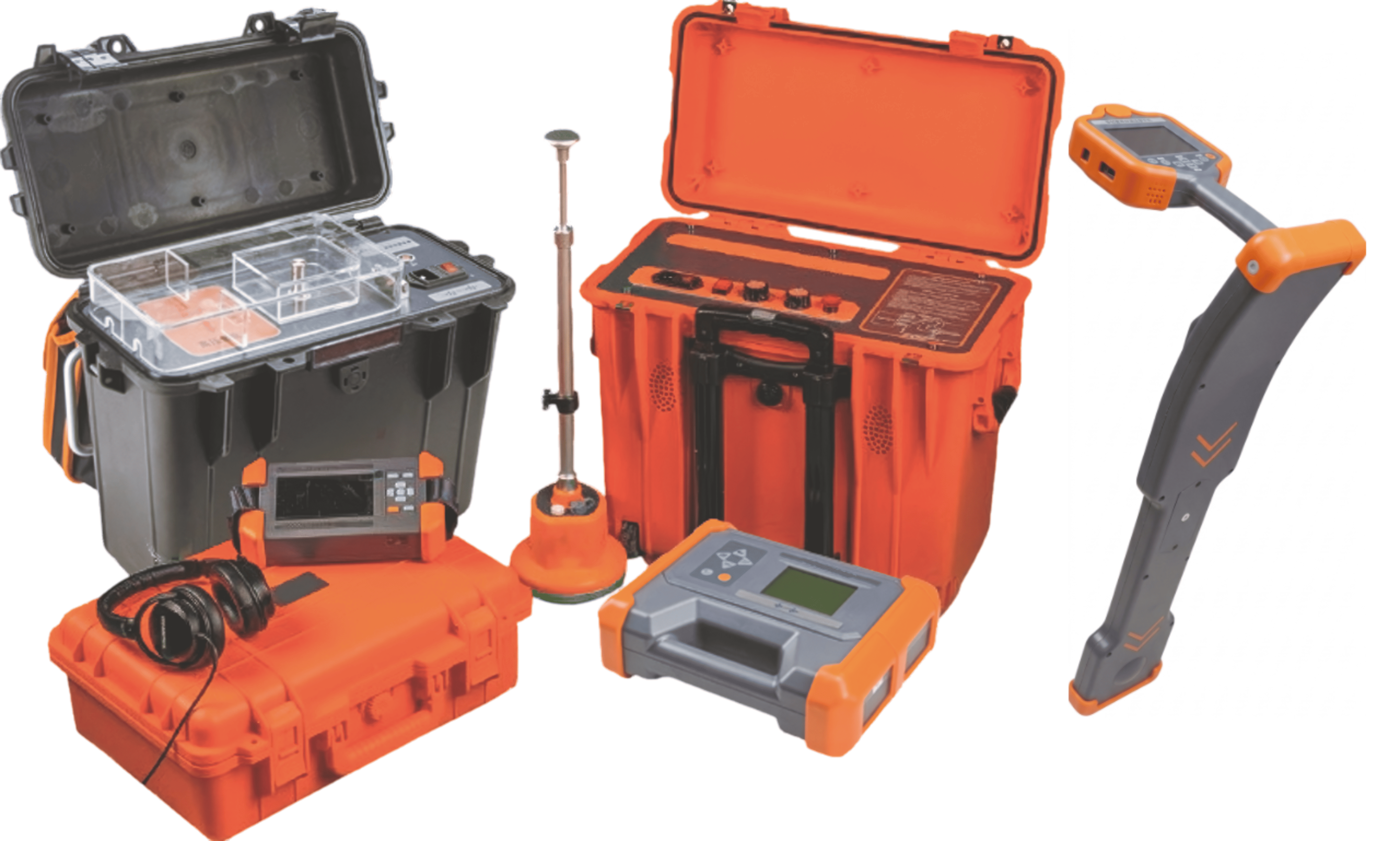

Состав мобильный лаборатории МИР КОМПАКТ2000 (комплектация MAX):
|
Наименование: |
Описание: |
Преимущества: |
|

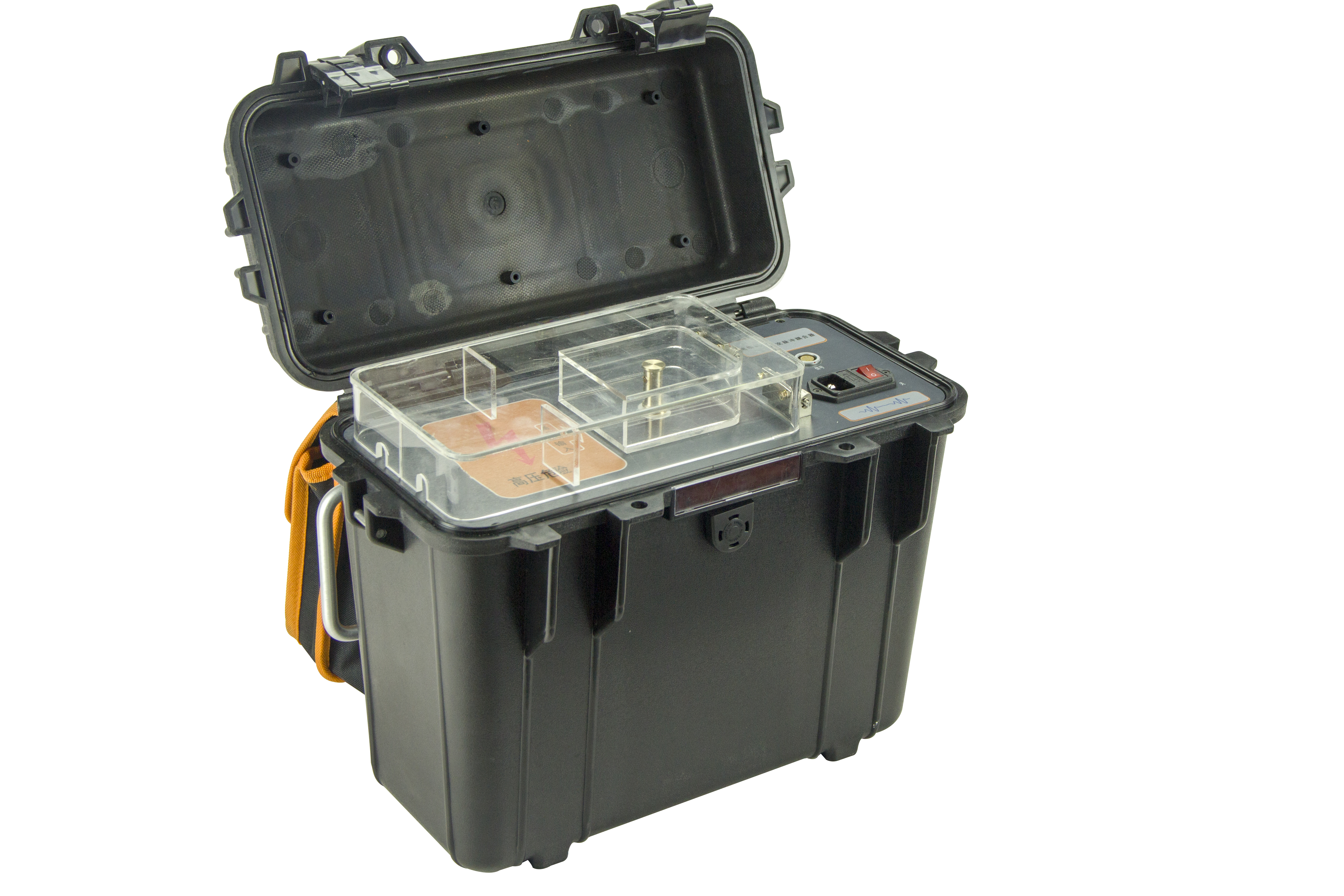

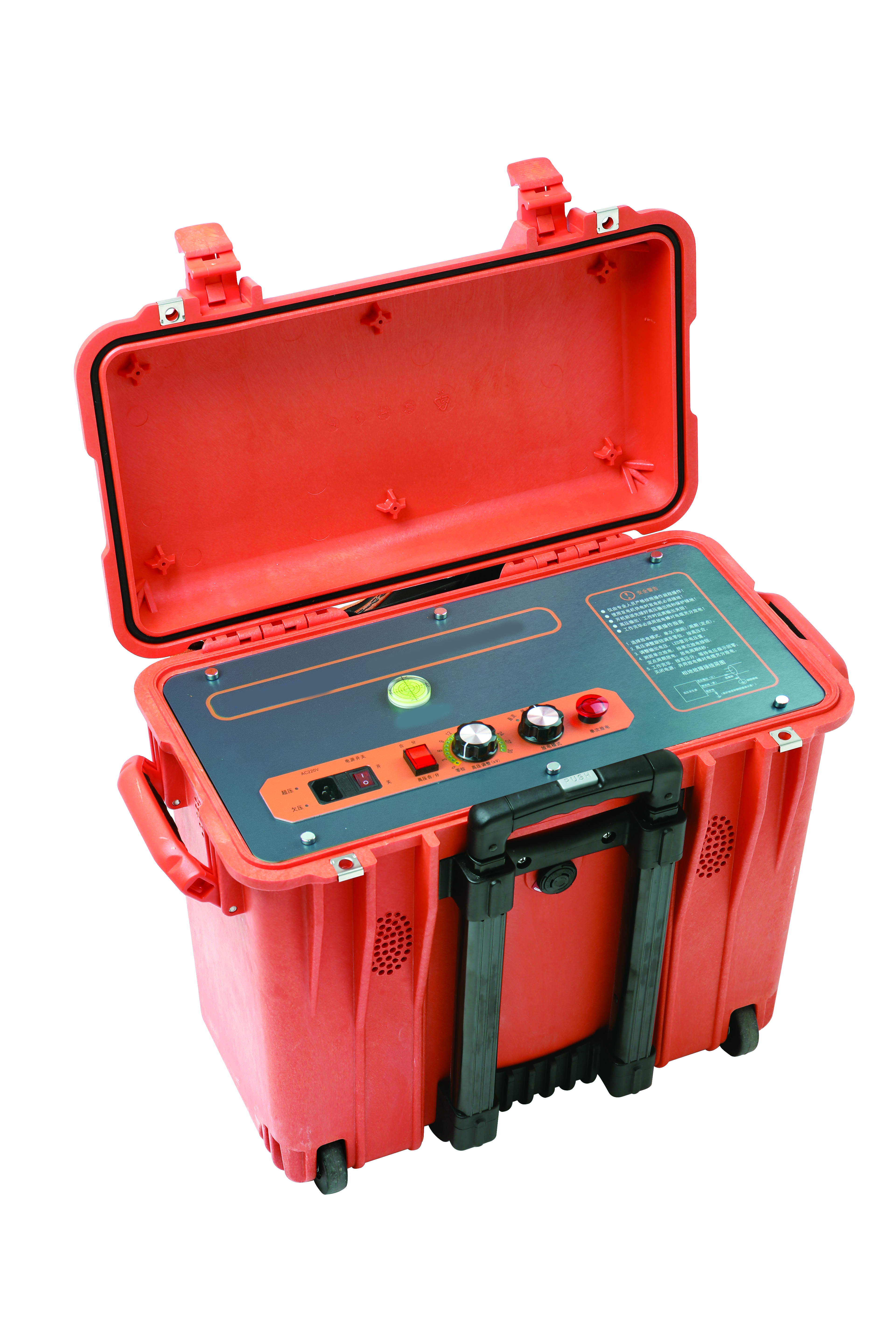

Генератор МИР HVA2000
|
Портативный генератор высоковольтных импульсов предназначен для точного определения места повреждения (ОМП) кабеля акустическим методом, определения пробивного напряжения повреждения. |
- Портативное исполнение в ударопрочном кейсе, вес всего 25 кг - Выходное напряжение до 36 кВ - Мощность импульса до 2000 Дж - Возможность реализации беспрожиговых методов - Автоматический разряд накопленной энергии - Высоковольтный изолированный кабель для подключения |
|

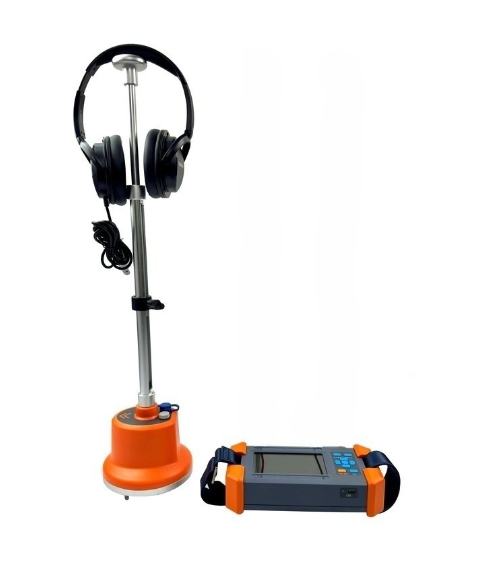

Поисковый комплект МИР digiPro
|
Поисковый комплект МИР digiPro предназначен для точного определения места повреждения (ОМП) силовых кабельных линий акустическим и акустическо-электромагнитным методами. |
- функция подавления шума и возможность настройки фильтра акустического канал - функция компаса для отображения угла между направлением прохождения кабеля и направлением стрелки наземного микрофона - автоматическая функция усиления сигнала - контрастный цветной ЖК дисплей - встроенная батарея с функцией отключения при бездействии |
|
Присоединительное устройство МИР MIM
|
Устройство МИР MIM применяется для предварительного определения мест высокоомных повреждений. |
- портативное исполнение в ударопрочном кейсе - возможность работы с различными генераторами высоковольтных импульсов и рефлектометрами - реализация самого эффективного беспрожигового метода - простота подключения и использования |
|

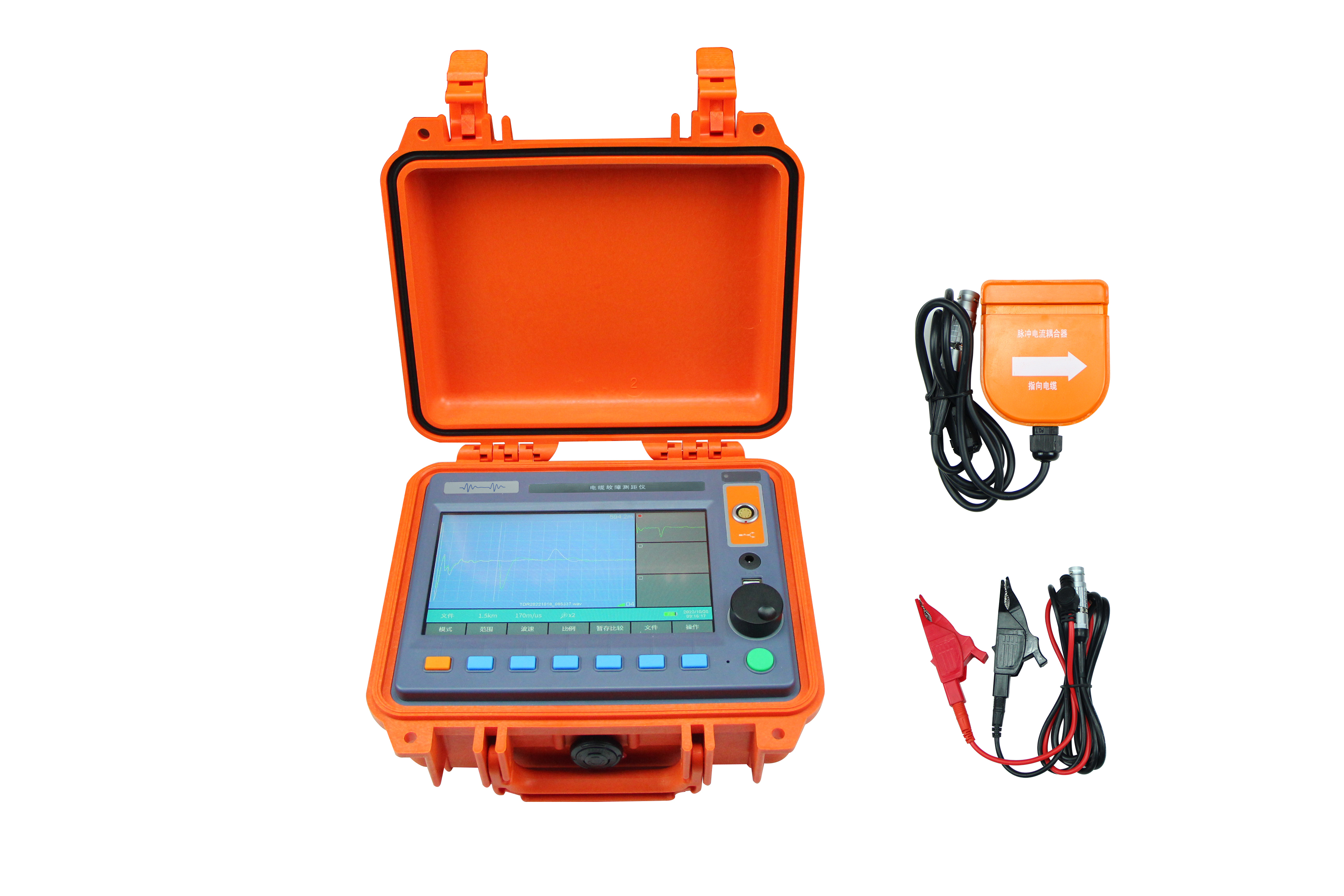

Рефлектометр МИР305
|
Прибор МИР305 предназначен для предварительного определения мест повреждения в силовых кабелях и кабелях управления с испытательным и импульсным напряжением до 32 кВ, а также для использования в кабелях среднего напряжения до 18 кВ. |
- Портативное исполнение в ударопрочном кейсе, вес всего 3,5 кг. - Импульсное напряжение до 32 кВ (с помощью генератора HVA2000) - Мощность импульса до 2000 Дж (с помощью генератора HVA2000) - Пять методов определения мест повреждений - Автоматический поиск и локализация с определением расстояния |
|

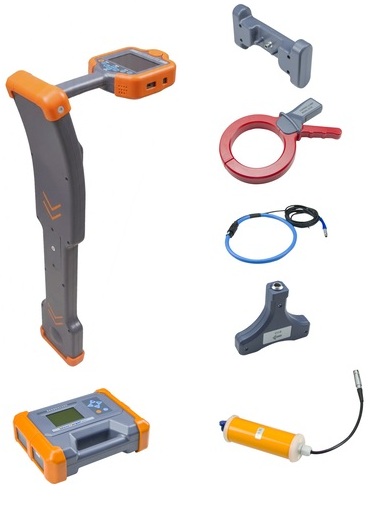

Трассопоисковый локатор PD8200
|
Трассопоисковый локатор PD8200 предназначен для поиска подземных коммуникаций. Локатор предназначен для определения глубины залегания и расположения магистралей. |
- Поисковый комплект выполнен в мобильном ударопрочном корпусе - Сверхлегкое и компактное исполнение (локатор 1,9 кг., генератор 2,2 кг.) - Точное определение расположения коммуникации - Время работы - до 16 часов! - Легко настраивать и использовать - Контрастный дисплей |
Комплектация МИР КОМПАКТ2000 (комплектация МАХ):
|
Наименование прибора |
№ |
Наименование: |
Количество: |
|
МИР HVA2000 |
1. |
Генератор МИР HVA2000 в кейсе |
1 |
|
2. |
Сумка для кабелей на кейсе |
1 |
|
|
3. |
Испытательный кабель |
1 |
|
|
4. |
Кабель заземления (рабочее) |
1 |
|
|
5. |
Кабель заземления (защитное) |
1 |
|
|
6. |
Кабель заземления (для разрядной штанги) |
1 |
|
|
7. |
Кабель питания |
1 |
|
|
8. |
Штыри заземления |
2 |
|
|
9. |
Разрядная штанга |
1 |
|
|
10. |
Руководство по эксплуатации (паспорт) |
1 |
|
|
Наименование прибора |
№ |
Наименование: |
Количество: |
|
МИР digigPro |
1. |
Наземный микрофон |
1 |
|
2. |
Ручка для переноски наземного микрофона |
1 |
|
|
3. |
Модуль управления МИР digiPro с ремнем |
1 |
|
|
4. |
Накладные наушники |
1 |
|
|
5. |
Кабели подключения |
1 |
|
|
6. |
Зарядное устройство |
1 |
|
|
7. |
Транспортировочный кейс |
1 |
|
|
8. |
Аккумуляторы (вставлены в прибор) |
2 |
|
|
9. |
Вкручивающийся в наземный микрофон штырь для углубления в твердые грунты |
1 |
|
|
10. |
Руководство по эксплуатации (паспорт) |
1 |
|
|
Наименование прибора |
№ |
Наименование: |
Количество: |
|
МИР 305 |
1. |
Рефлектометр МИР305 в кейсе |
1 |
|
2. |
Тестовые провода с зажимами «крокодил» на конце |
1 |
|
|
3. |
Соединительный кабель с токовым датчиком |
1 |
|
|
4. |
Зарядное устройство |
1 |
|
|
5. |
Flash карта |
1 |
|
|
6. |
Стилус |
1 |
|
|
7. |
Транспортировочный кейс |
1 |
|
|
8. |
Аккумуляторы (вставлены в приборы) |
4 |
|
|
9. |
Руководство по эксплуатации (паспорт) |
1 |
|
|
Наименование прибора |
№ |
Наименование: |
Количество: |
|
МИР MIM |
1. |
Присоединительное устройство МИР MIM в кейсе |
1 |
|
2. |
Кабель заземления (в сумке) |
1 |
|
|
3. |
Высоковольтный тестовый кабель в сумке |
1 |
|
|
4. |
Кабель питания |
1 |
|
|
5. |
Соединительный кабель для подключения к МИР MIM |
1 |
|
|
6. |
Руководство по эксплуатации (паспорт) |
1 |
|
|
Наименование прибора |
№ |
Наименование: |
Количество: |
|
МИР РД8200 |
1. |
Трассопоисковый локатор МИР РД8200 |
1 |
|
2. |
Генератор для активного поиска |
1 |
|
|
3. |
Индукционные клещи |
1 |
|
|
4. |
Кабель подключения клещей к генератору |
1 |
|
|
5. |
Кабели с зажимом типа «крокодил» для подключения генератора |
1 |
|
|
6. |
Зарядное устройство |
2 |
|
|
7. |
Штыри заземления |
2 |
|
|
8. |
Аккумуляторные батареи (вставлены в локатор и генератор) |
6 |
|
|
9. |
Ударопрочный кейс |
1 |
|
|
10. |
А-рамка |
1 |
|
|
11. |
ВВ-бустер |
1 |
|
|
12. |
Руководство по эксплуатации (паспорт) |
1 |
Характеристики
Характеристики мобильной лаборатории МИР КОМПАКТ2000 (Комплектация МАХ):
|
Генератор HVA2000 |
|
|
Параметр |
Значение |
|
Выходное импульсное напряжение, кВ |
0 … 32 |
|
Выходное постоянное напряжение, кВ |
0 … 36 |
|
Режимы работы |
- постоянный - однократный импульс - импульсный |
|
Время непрерывной работы в импульсном режиме при максимальном напряжении, мин |
30 |
|
Максимальная энергия импульса, Дж |
2000 |
|
Емкость конденсатора, мкФ |
4 |
|
Масса, кг |
25 |
|
Поисковый комплект МИР digiPro |
|
|
Параметр |
Значение |
|
Полный диапазон акустического канала, Гц |
80 … 1500 |
|
Низкочастотный диапазон акустического канала, Гц |
80 … 400 |
|
Высокочастотный диапазон акустического канала, Гц |
200 … 1500 |
|
Полосовой диапазон акустического канала, Гц |
150 … 600 |
|
Методы ОМП |
- акустический - акустико-электромагнитный (с отображением расстояния до места повреждения) |
|
Функция «компаса» |
Да. Показывает положение трассы относительно микрофона |
|
Усиление сигнала, дБ |
≥ 120 |
|
Ограничение громкости для защиты слуха, дБ |
До 84 |
|
Масса модуля управления, кг |
0,9 |
|
Масса наземного микрофона, кг |
1,4 |
|
Присоединительное устройство МИР MIM |
|
|
Параметр |
Значение |
|
Напряжение питания частотой 50Гц, В |
220±22 |
|
Методы тестирования |
импульсно-дуговой |
|
Наличие bnc разъема для подключения любых рефлектометров (Рейс-305 и т.д.) |
Да |
|
Наличие 8-pin разъема для подключения рефлектометра МИР 305 |
Да |
|
Максимальная амплитуда входных импульсов, кВ |
≤ 40 |
|
Максимальная амплитуда выходного сигнала, В |
≤ 110 |
|
Масса, кг |
12 |
|
Рефлектометр МИР305 |
|
|
Параметр |
Значение |
|
Методы предварительного определения места повреждения кабеля: |
- Режим рефлектометра низковольтный - Режим импульса тока высоковольтный - Режим мультиимпульсный высоковольтный (автоматическое определение метода при подключении) |
|
Частота дискретизации, МГц |
400 |
|
Усиление, дБ |
0 … 70 |
|
Низковольтный импульс, В |
30 |
|
Разрешение, м |
0,1 |
|
Волновая скорость |
100 м/мксек ~ 300 м/мксек |
|
Слепая зона, не более, м |
2 |
|
Согласующее устройство МИР MIM |
|
|
Параметр |
Значение |
|
Напряжение питания частотой 50Гц, В |
220±22 |
|
Максимальная потребляемая мощность, Вт |
200 |
|
Методы тестирования |
импульсно-дуговой |
|
Наличие bnc разъема для подключения любых рефлектометров (Рейс-305 и т.д.) |
Да |
|
Наличие 8-pin разъема для подключения рефлектометра МИР 305 |
Да |
|
Максимальная амплитуда входных импульсов, кВ |
≤ 40 |
|
Максимальная амплитуда выходного сигнала, В |
≤ 110 |
|
Время непрерывной работы, мин |
≤ 30 |
|
Масса, кг |
12 |
|
Трассопоисковый локатор РД8200 |
|
|
Параметр |
Значение |
|
Приемник |
|
|
Активный диапазон частот |
640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
|
Пассивные частоты |
силовые - 50/60 Гц, катодная защита –100 / 120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио) |
|
Глубина обнаружения, м |
До 10 |
|
Вес, кг |
2,0 |
|
Генератор |
|
|
Выходная мощность |
15 Вт, 10 шагов регулировки |
|
Активный диапазон частот (прямое подключение) |
640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
